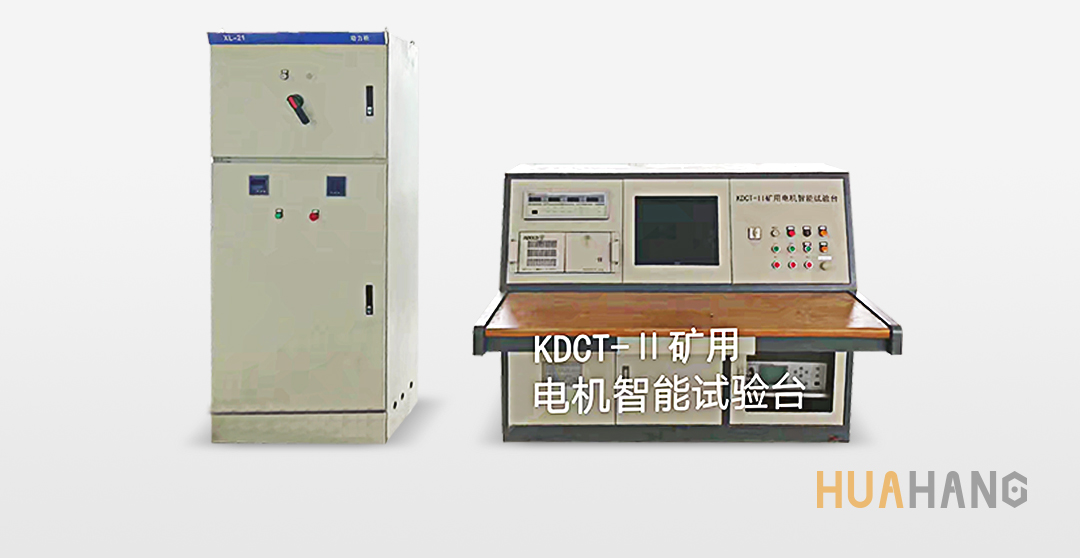

礦用電機智能試驗臺

1、工作電壓：單相220V

2、試驗主回路電壓：380V/660V/1140V*200A

3、主回路電流互感器變比：200A/5A,0.2級

4、主回路電壓互感器比例：1140V/114V,0.2級

5、電參數測試：

電壓：（5～6000）±（量程×0.15％+讀數×0.15％）

電流：（0.025～40）±（量程×0.15％+讀數×0.15％）

功率：（U*I量程）±（量程×0.15％+讀數×0.15％）

功率因數（0.1～1.0）精度2個字

功耗：15W

6、匝間絕緣測試：

脈沖峰值電壓：0～5000V（100V步進）

脈沖電容：0.01uF

波前時間：0.1Μs

測試精度：<5%

功耗：50W

 7、直流電阻測試：0～20Ω，0~2000Ω，精度0.2級

 8、絕緣電阻測試：0～2000MΩ，精度0.5級

 9、工頻耐壓：泄漏電流：0～100mA，

輸出電壓:0～5KV

測試精度：0.5級
