電纜故障測試儀
HCDZY-3000+

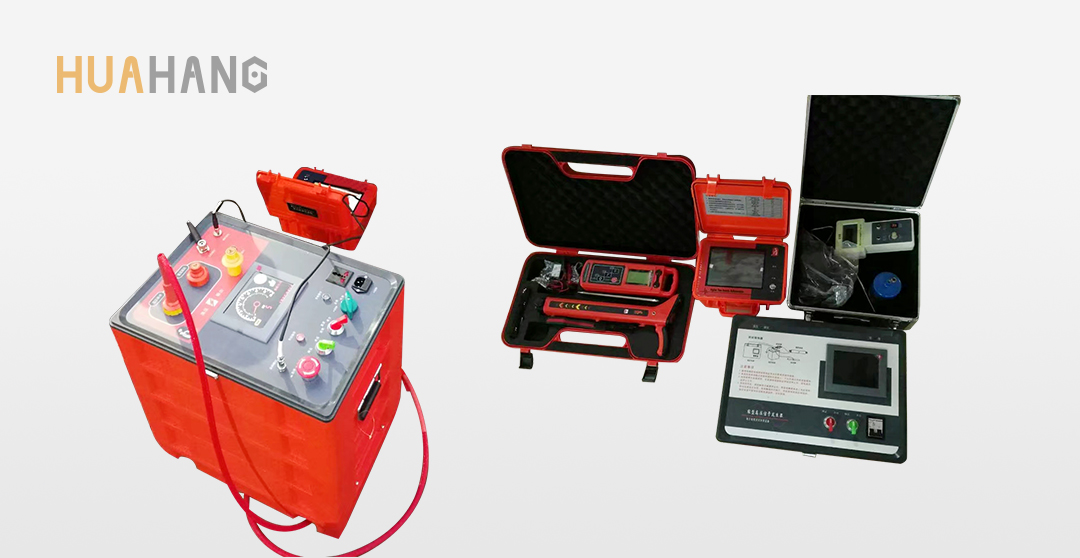

一、電纜故障測試儀組成
1、HCDZY-3000+電纜故障測試儀主機1套；
2、HCDZY-3000+電纜路徑儀1套；
3、HCDZY-3000+電纜故障定點儀1套；
4、HCDZY-3000+帶電池一體化高壓信號發生器1套；
二、技術指標
2.1、測距單元：HCDZY-3000+電纜故障測試儀主機
2.1.1、主要功能
☆1、具有方便用戶的軟件和全中文菜單，按鍵定義簡單明了，測量方法簡單快速。
☆2、檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備。
☆3、8寸彩色液晶觸摸屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。
☆4、具有計算機通訊接口，可方便將數據及圖形保存在計算機內。
☆5、無測試盲區。
☆6、具有極安全的采樣高壓保護措施，測試儀器在沖擊高壓環境中不會死機和損壞。
☆7、內置電源，可在無電源環境測試電纜的開路及低阻短路故障。
☆8、整套系統具備電池供電功能，現場無交流電源時可用自帶電池進行測量。
全套儀器可解決35KV以下電力電纜的所有故障
2.1.2、技術參數
1、測試方法：低壓脈沖法、高壓閃絡法；
☆2、數據采樣速率：200MHz
3、測試距離：＞32Km；
4、讀數分辨率：小于1m；
5、系統測試精度：小于50cm；
☆6、測試電纜脈寬設有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒；
7、具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。可以儲存大量的現場測試波形；
☆8、能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離；
☆9、內置電源：充滿電后儀器可連續工作3小時以上，亦可外接交流電源工作；
2.2、路徑單元：HCDZY-3000+電纜路徑儀
2.1.1、主要功能
1、可探測地下線纜的走向及深度。
2、可擴充無線尋測法，操作簡單，使用方便。
☆3、儀器具有強大的數據處理能力和友好的顯示界面液晶顯示。
4、數字化設計，軟件控制，性能穩定、可靠。
☆5、信息以數字大小、光柵浮降、聲音等多種方式體現。
☆6、專利技術的信號滿程震動提示功能
7、恒功率輸出、自動匹配，保證本機工作在最佳狀態。
8、靈活的輸出切換模式，可自動切換為最小功耗的休眠模式。
☆9、具有專利技術的可伸縮設計，體積小重量輕；
2.1.2、技術參數
2.1.2.1、發射機參數
1、輸出信號：低頻交流、高頻交流。
2、輸出功率：恒功率輸出，50%、100%兩檔（最大1瓦）。
☆3、顯示方式：液晶中文、數字、圖形顯示，自帶背光。
☆4、電池型號：整機采用6節標準5號1.2V充電電池，充放電500次。
5、工作時間：大于6 小時。
6、過流：自動保護
2.1.2.2、接收機參數：
☆1、工作頻率：低頻、高頻、工頻。
2、工作模式：波峰法、波谷法、外輸入法。
3、天線模式：一個水平線圈、一個垂直線圈。
4、聲音指示：隨信號強度變化的調頻音調。
☆5、電池型號：整機采用6節標準7號1.2V充電電池，充放電500次。
☆6、顯示方式: 液晶中文、數字、圖形顯示，自帶背光。
☆7、信號強度表示：圖形顯示、數字量程0~999顯示。
☆8、增益控制：手動調節，范圍為0~99dB。
9、深度測量：三位數字顯示，最大可測深達2.5米。
10、工作時間: 大于8小時。
2.3、故障定點單元：HCDZY-3000+電纜故障定點儀
☆1、可同步接受故障點放電時產生的聲波和電磁波，經CPU處理并由液晶屏顯示出探頭測試點到故障點的距離及聲波和電磁波的具體情況。
2、顯示距離：最大22.6米，最小距離0.1米
3、聲放大量：120db
4、磁放大量：90db
5、電源電壓：9V
6、功 耗：0.6W；
7、定點誤差：≤0.2 m
9、外形尺寸：
（1）定位儀：180×80×70 mm3
（2）探 頭：Ф85×90 mm3
（3）重 量：1.5Kg（含探頭）
2.4、高壓信號單元：HCDZY-3000+帶電池一體化高壓信號發生器
☆1、采用封閉箱體結構，全工程塑料機殼，完全絕緣。所有高壓設備及高壓端口均不外露，確保操作安全。
☆2、采用大屏彩色液晶羅盤顯示，更加直觀的表現出放電電壓及電流值。
☆3、集成化程度高，將高壓開關電源、高壓脈沖電容器、獨特脈沖輸出機構，自動放電機構、放電棒于一體，整個過程完全絕緣達到了安全第一的要求接線最簡化。
☆4、本儀器自動化成度高，具有斷電后放電棒自動放電，過流自動保護的功能。特別是高壓開關受控于數字脈沖電路，實現了隨電壓升高自動可調頻率的高壓脈沖發生器。
☆5、具有連續高壓脈沖、高壓直流、單次高壓脈沖三種工作模式，用戶可根據需要自行選擇。如：三次脈沖采樣時選直流高壓，閃絡采樣時選單次高壓脈沖，故障定點時選連續高壓脈沖。
6、具有單次放電、周期放電功能，適應不同的電纜故障性質，適用于各種進口、國產電纜故障測試儀。
7、臺式結構，所有控制、操作和顯示器件均設置于前面板,顯示直觀、操作方便。
8、升壓、打火、放電裝置一體化，接線、操作簡單、方便，體積小，重量輕，方便攜帶。
9、控制回路采用電子技術設計，安全性、可靠性提高。
10、體積小所占空間小，可在狹小的環境中安全使用。
☆可電池供電工作，不用市電。
2.4.1、技術指標
☆1、脈沖高壓輸出：0～32KV，負極性，連續可調；
2、直流高壓輸出：0～32KV 最大輸出電流：100mA；
3、內置電容：2uF；
4、工作方式：直流/單次脈沖/周期脈沖；
5、放電周期：5s（可訂制5～30s可調）；
6、電壓指示誤差：±2%；
7、放電能量：1800J（可達3600J）；
8、供電電源：220V±10% 50Hz±1%；
