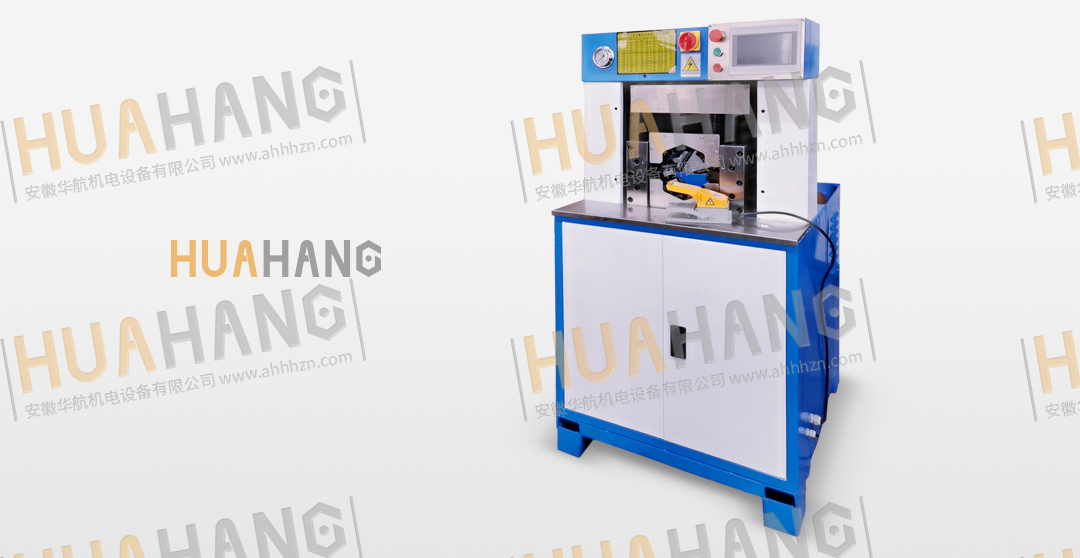

            立式數控彎頭機

            HDJG-500



            一、 簡介

            我廠研制的HDJG-500型數控彎頭機.適用于煤礦工程機械,液壓傳動用高壓管、纖維管、塑料管總成的扣壓加工。具有扣壓范圍廣、精度高(采用PLC控制)、自動化程度高、易操作、好維修等優點。



            二、 主要技術特征

            1

            扣壓鋼絲高管內徑

            φ6~51 mm(管內徑)

            2

            最大開口

            155 mm

            3

            電機功率

            5.5 kW

            4

            電源電壓

            AC380V/50Hz

            5

            扣壓力

            225 t

            6

            收擴范圍

            +60 mm

            7

            操作模式

            手動、自動和腳踏開關

            8

            額定壓力

            28 MPa

            9

            油泵排量

            23 L/min

            10

            整機重量

            1400 kg

            11

            外形尺寸

            L1030×850×1630(mm)


            三、 工作原理

            油泵在電機驅動下,輸出液壓油,推動液壓缸里的活塞做上下往復運動,從而使與活塞連接的下方板實現上下往復運動,從而使上下兩塊方板凹槽中的壓塊推動模座,使模座能產生徑向收縮,最終實現模塊對膠管的彎頭扣壓。當收縮量達到用戶所設定的扣壓值時,扣壓自動停止,換向閥自動換向,液壓油進入油缸,帶動下方板向下運動,使模具孔張大,就可以取下扣壓好的膠管總成。



            四、設備結構簡圖


            圖1   HDJG-500型數控彎頭機結構簡圖

            1.機箱      2.模座         3.模具      4.拉桿   5.導向擋板

            6.注油孔    7.觸屏控制盒   8.導向板    9.定位




            五、 注意事項

            1. 扣壓時要盡可能將接頭置于模具中心,不要壓在六角螺母上。

            2. 每次在工作完畢后,須使八塊模座的內孔處于張大狀態,這樣在不工作時可使彈簧處于松弛狀態,可大大延長彈簧的使用壽命。每班停機之前,將開模位置尺寸設定為50-60范圍之內的數值,然后按開模按鈕,使模具張開至開模位置設定的尺寸再停機即可。

            3. 防止工具和其他異物進入鎖頭。

            4. 工作時不要把手伸進模具內,以確保人身安全。維修時必需切斷電源。

            5. 需確保電機旋向為順時針方向,否則設備不動作。

            6. 開模位置尺寸設定值最大不能超過60。



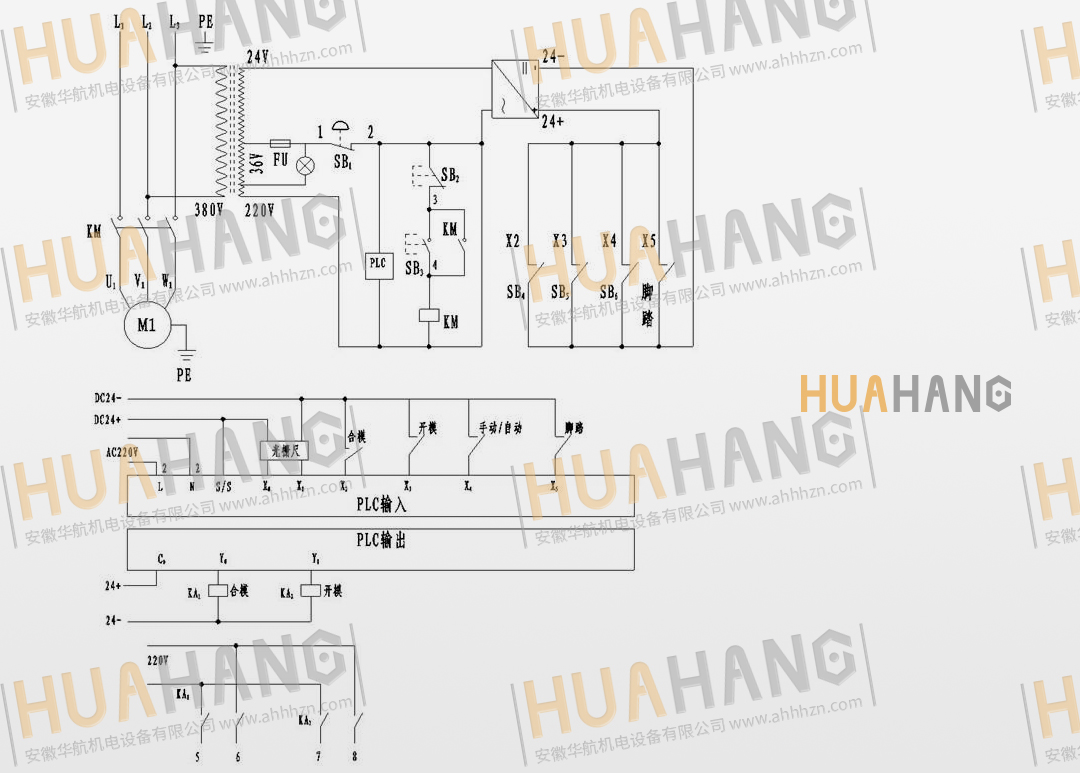

            六、電器原理圖


            圖5  電器原理圖


            具規格:

            Φ14×80      Φ16×80      Φ19×80

            Φ23×90      Φ27×90      Φ32×90

            Φ38×90      Φ44×90      Φ50×90

            Φ56×90      Φ62×90      Φ68×90

            Φ74×90



            注:如果您需要其他規格的模具,可以定做(需要交相應的模具費)
