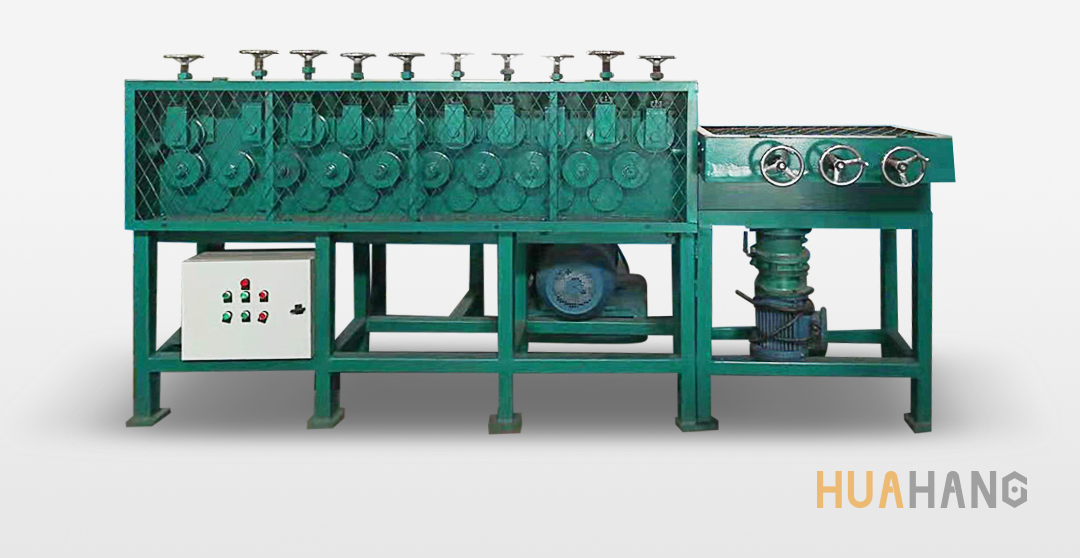

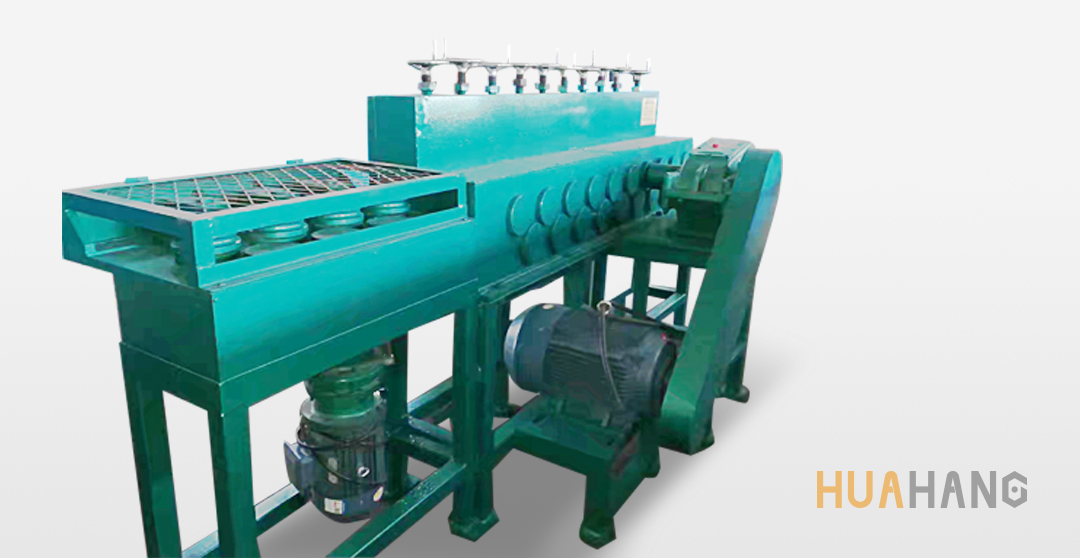

錨桿細調滾直機
MXG-24
一、概述
MXG系列錨桿調直機是根據礦用錨桿的現場調直需求,在鋼筋調直機的基礎上改進而成。本設備適用于規格為18mm、22mm、24mm的錨桿的調直。
矯直原理:本機采用上下兩排連續輥式矯直法,矯直原理先進,工作效率高。上下對輥均采用27SiMn材質,屈服強度高于通用錨桿強度,并進行調質處理和槽內表面高頻淬火處理,耐磨性能大幅度提高,從而提高了對輥的使用壽命。
傳動原理:采用齒輪傳動,品字形連續布置,實現主動軸與傳動軸的嚙合傳動,采用高質量的圓柱滾子軸承,增加機器使用壽命。
本機需配套MCG系列粗條校直機使用。
二、組成結構
本機由(一級豎直細調和二級水平細調兩大部分組成)機身、齒輪箱、傳動軸組件、主動軸組件、輸入軸組件、壓輥組件和電控部分等七大部分組成。
三、技術參數
調直范圍 | ?18mm-?24mm | |
調直速度 | 11m/min | |
調直方式 | 多輪對輥調直 | |
電機功率 | 一級 | 15KW-6 |
二級 | 4KW-4 | |
傳動比 | 一級 | 23.34 |
二級 | 59 | |
外形尺寸(長×寬×高) | 3100×1260×1520(mm) |
四、潤滑與維護
1、本機傳動采用齒輪傳動,需每隔一周打開齒輪箱蓋,在齒輪上涂抹黃油潤滑;
2、對輥旋轉采用圓柱滾子軸承,需每隔一周打開齒輪箱蓋和軸承壓蓋涂抹黃油潤滑;
3、每班工作完畢后應及時清除雜物。以避免黏著在對輥槽內,影響調直效果。
五、使用注意事項
1、機器裝好后,當確定無運轉障礙時,方可接通電源進行試運轉;
2、開機前檢查零部件是否松動,有障礙物應及時清除。
